如何使用微機繼電保護測試儀進行諧波疊加試驗

返回打印來源：儀天成電力時間：2018/04/03 閱讀：次

如何使用微機繼電保護測試儀進行諧波疊加試驗?zāi)?？微機繼電保護測試儀在電力測試行業具有非常高的應該范圍，廣泛應用于繼電器的試驗，其中諧波疊加試驗是電力工作者經常需要進行的基本試驗之一，儀天成電力在本文就以YTC1000型微機繼電保護測試儀為例，對此進行簡單的介紹。
“諧波疊加”測試單元可實現三相電壓、電流的各次諧波分量疊加輸出，用于測試電力系統的設備在各種諧波情況下的工作行為。常用來校驗差動諧波制動系數。l UA、UB、UC、IA、IB、IC均可以疊加直流及2～20次諧波輸出，各次分量可以按幅值顯示和記錄，也可以按基波的百分比方式顯示和記錄，可以選擇自動變化，也可選擇手動變化，幅值和相位均可變化，可測量動作值、返回值以及動作時間、返回時間。
一、諧波試驗參數設置：
本模塊里的諧波有兩種顯示模式：一是以幅值的方式，另外一種就是以基波的百分比來表示。此時，諧波的幅值就和基波的幅值有直接聯系。而且，測試儀輸出的疊加后的波形也和這個基波的幅值有關系。一般來說，在進行諧波制動試驗時，基波的幅值應設置得大于保護的動作整定值（比如說差動保護的啟動值），以保證在諧波較小或?yàn)?的時候，保護能可靠動作。
在這個頁面設置諧波的幅值和相位。圖上左邊紅色的數據相指的是將要疊加諧波的對應相的通道。幅值有兩種方式表示，圖中是以幅值的方式表示的，所以其單位是想對應的電流電壓的單位，如果以基波的百分比來表示，則顯示的是占基波的百分之多少。這里基波和諧波的相位對試驗的結果影響不是很大，一般就用默認的設置就可以了。如果需要設置的話，根據保護的定值設置其兩者之間的相位就可以了。

二、變量參數設置
變量選擇
變量：從下拉菜單中選擇需要變化的通道，如圖中選擇的是A相電壓做為變化量。
波形：指的是疊加的諧波次數，從直流到20次諧波
幅值步長：這里的步長也與“諧波表示方法”相對應。當選擇“以幅值表示”時，步長也以幅值表示，單位是A或V；而選擇“以基波的百分比表示”時，則步長也是百分比。
變化范圍、時間
變化初值：變化初值是前面所設置好的諧波的值。初值是從前頁的諧波數據頁面中取來的，不能直接修改。要修改這個初值必須在諧波數據頁面里進行。初值在這里以幅值的方式表示。
變化上限：變化量的輸出上限值，該值可以確保輸出的量值不至于太大，以損壞保護裝置。
變化時間：變化時間指的是每變化一步的間隔時間，一般設置為稍大于保護的整定動作時間。
諧波表示方法
各相的諧波分量的數據可以選擇“以幅值的方式表示”，也可以選擇“以基波的百分比表示”。當選“以基波的百分比表示”，在“諧波” 頁面中各相諧波的值顯示為相對于基波幅值的百分比，變量的幅值步長也以基波的百分比表示。例如，在“以幅值表示”時，某相電壓2次諧波幅值為2V，基波幅值為10V，則當選擇“以基波的百分比表示”時，此時顯示的2次諧波為20％。

三、開始試驗
1、試驗接線：
接線方法１（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接后接測試儀IN。
接線方法２（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。
2、試驗方法：
下面以接線方法2為例（僅高壓側加電流）：
假設某變壓器的二次諧波制動系數為20%。

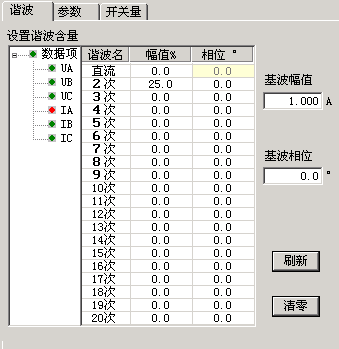

先在“參數”頁面中選擇“以基波的百分比表示”。然后在“諧波”頁面中選中IA，設置基波幅值為2A，并在表格中設置2次諧波為25%（大于諧波制動系數為20%，使保護開始試驗時不動作），如圖所示：

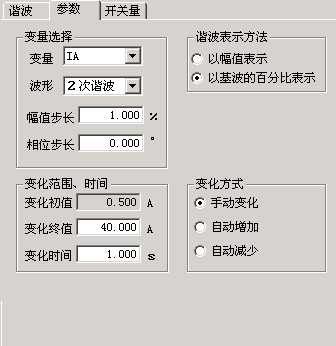

切換至“參數”頁面，選擇IA為變量，波形為“二次諧波”，并設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的制動系數對照。

不同廠家研發的微機繼電保護測試儀試驗方法會稍微有所不同，但是總體的程序和流程均是很相似的，電力工作者在實際的試驗過程開始之前，應當首先熟讀產品操作說明書，嚴格按照操作說明書進行操作，只有這樣才能達到應有的效果。
