YTC3980斷路器動特性測試儀

YTC3980斷路器動特性測試儀采用液晶大屏幕顯示，測試結果可直接打印。
該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC3980斷路器動特性測試儀采用液晶大屏幕顯示，測試結果可直接打印，該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

產品特征：
一、YTC3980斷路器動特性測試儀性能
1、時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3、彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
4、速度：剛分、剛合速度，測試速度，時間－行程特性曲線。
5、行程：總行程，開距，超行程，過沖行程，反彈幅值。
6、電流：分、合閘線圈的分、合閘電流值、電流波形圖。
二、YTC3980斷路器動特性測試儀特點
1、適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、較強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，準確測量。

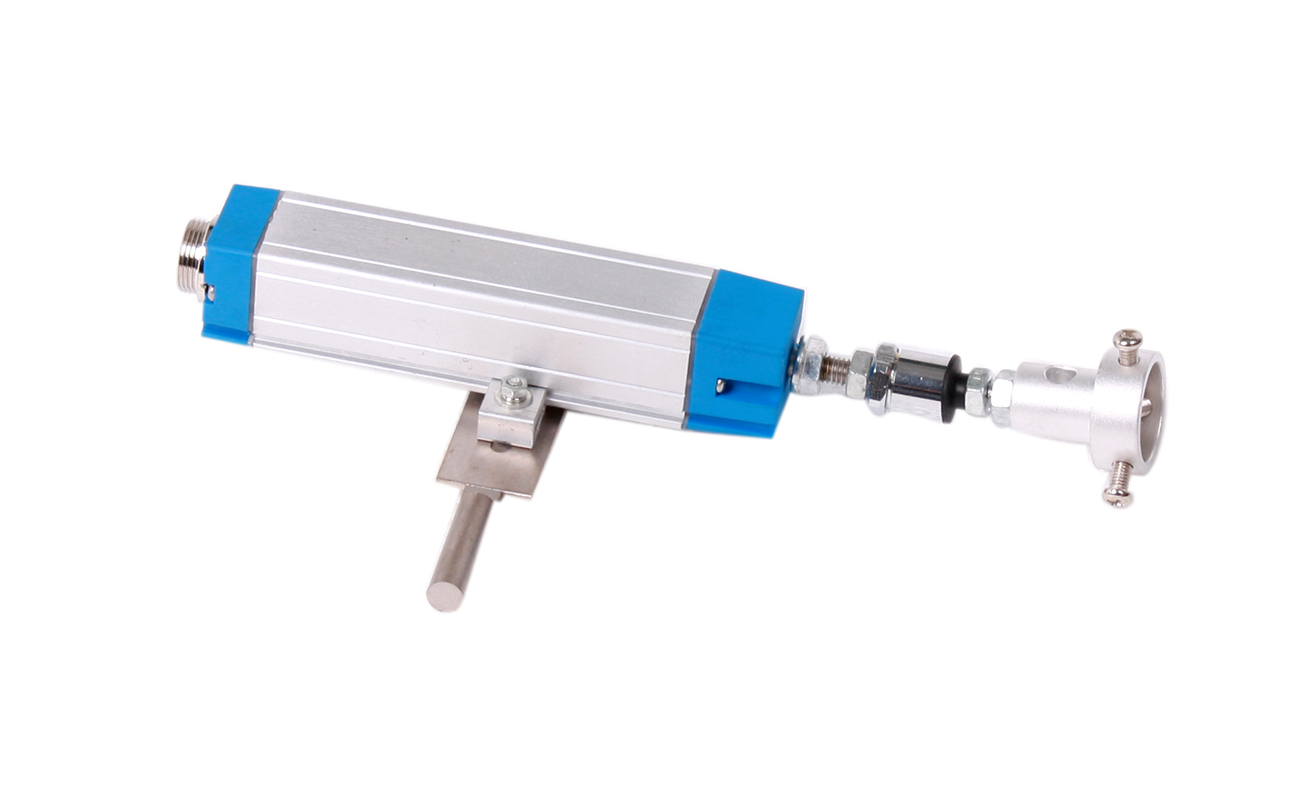

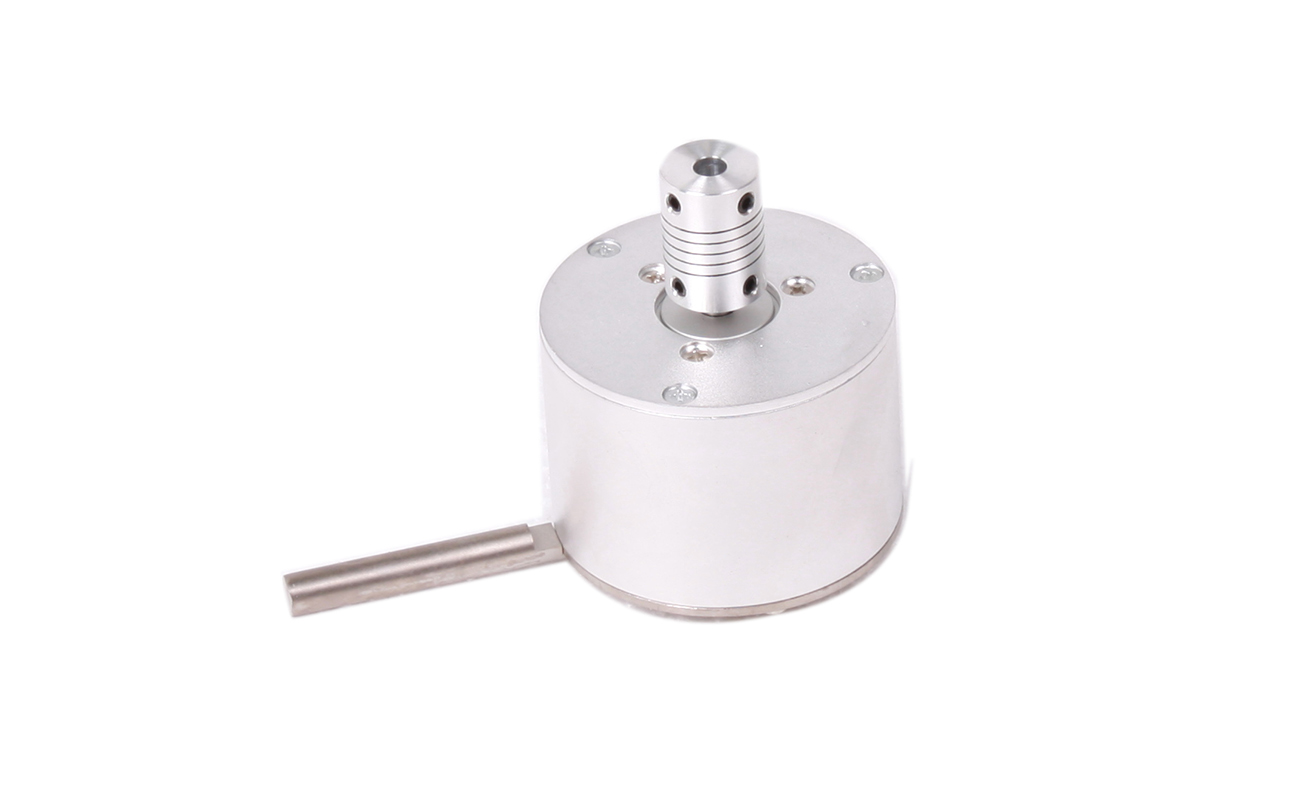

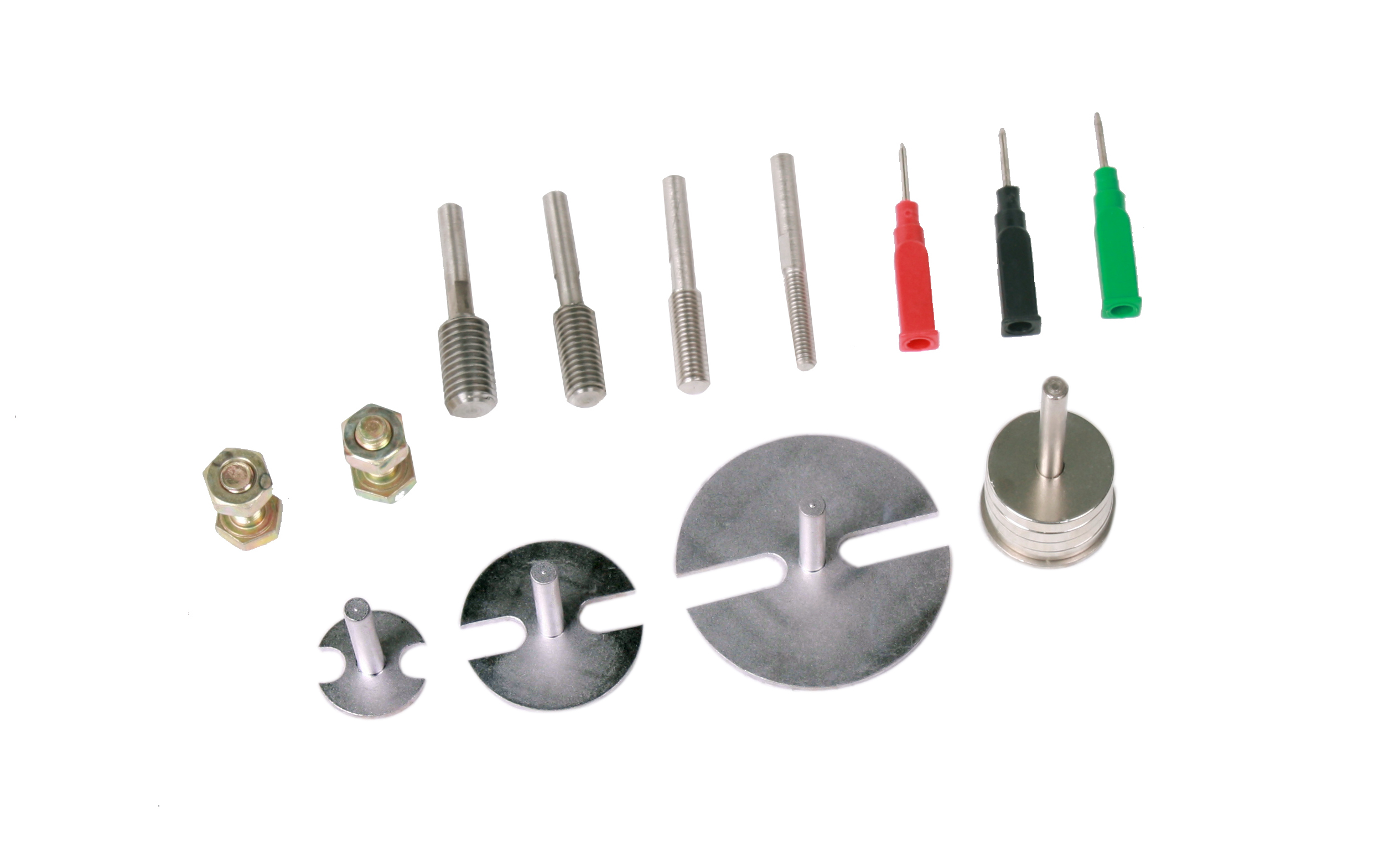

3、直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
4、開關動作一次，取得開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
使用環境	輸入電源	220V±10% 50Hz ±10%
	大氣壓力	86～106kpa
	溫度	－10～40℃
	濕度	≦80%RH
安全性能	絕緣電阻	＞2MΩ
安全性能	介電強度	電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
時間	量程	25000.0ms
	分辨率	0.1ms
	誤差	250ms檔位分辯率0.01ms
		2500ms檔位 0.1ms±2個字
		25000 ms檔位 1ms±2個字
速度	量程	250 ms 分辨率0.1ms （若此型號有此功能）
	誤差	0-2m/s以內 ±0.1m/s±1個字
	誤差	2m/s以上 ±0.2m/s±1個字
行程	真空斷路器	量程：50.0mm
		分辯率：0.1mm
		誤差：1%±1個字
	SF₆斷路器	量程：300.0mm
		分辯率：1mm
		誤差：1%±1個字
	少油斷路器	量程：600.0mm
		分辯率：1mm
		誤差：1%±1個字
電流	量程	20.00A
電流	分辯率	0.01A
輸出電源	DC30～250V數字可調/20A（瞬時工作）
外形尺寸	360mm(L)×280mm(W)×300mm(H)
重量	9kg
