| 項目 | 技術參數 |
| 功 能 | 接地電阻、土壤電阻率、直流電阻、導通電阻、等電位連接電阻、接地電壓、交流電流、漏電流測量 |
| 電 源 | DC 7.4V 1.8Ah可充鋰電池 |
| 背 光 | 可控背光，適合昏暗場所使用 |
| 測量方式 | 精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻 |
| 測量方法 |
二三四線法測量：變極法，短路測量電流20mA Max 選擇法測量：變極法，短路測量電流20mA Max 雙鉗法：非接觸互感測量法，測試電流1mA Max 土壤電阻率：四極法(溫納法) 直流電阻：變極法 交流電流：平均值整流(鉗形) 對地電壓：平均值整流(P(S)-ES接口間) |
| 量 程 |
二三四線法測量接地電阻(Re)、直流電阻： 0.000Ω～30000Ω |
| 選擇法測量接地電阻(Re)：0.00Ω～3000Ω | |
| 雙鉗法測量接地電阻(Re)：0.01Ω～200Ω | |
| 土壤電阻率(ρ)：0.00Ωm～9000kΩm | |
| 接地電壓（50Hz/60Hz）： AC 0.0～100.0V | |
| 交流電流（50Hz/60Hz）： AC 0.00mA～600.0A | |
| 分 辨 率 |
二三四線法測量接地電阻(Re)、直流電阻： 0.001Ω（0.000Ω～29.999Ω） 0.01Ω（30.00Ω～299.99Ω） 0.1Ω（300.0Ω～2999.9Ω） 1Ω（3000Ω～30000Ω） |
|
選擇法測量接地電阻(Re)： 0.01Ω（0.00Ω～29.99Ω） 0.1Ω（30.0Ω～299.9Ω） 1Ω（300Ω～3000Ω） |
|
|
雙鉗法測量接地電阻(Re)： 0.01Ω（0.01Ω～0.99Ω） 0.1Ω（1.0Ω～29.9Ω） 1Ω（30Ω～200Ω） |
|
|
土壤電阻率(ρ)： 0.01Ωm（0.00Ωm～99.99Ωm） 0.1Ωm（100.0Ωm～999.9Ωm） 1Ωm（1000Ωm～9999Ωm） 10Ωm（10.00kΩm ～99.99kΩm） 100Ωm（100.0kΩm～999.9kΩm） 1kΩm（1000kΩm～9000kΩm） |
|
| 接地電壓（50Hz/60Hz）： 0.1V | |
| 交流電流（50Hz/60Hz）： 0.01mA | |
|
精 度 精 度 |
二三四線法測量接地電阻(Re)、直流電阻(R—)： ±2%rdg±0.05Ω （0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～299.99Ω） ±2%rdg±3dgt （300.0Ω～2999.9Ω） ±4%rdg±3dgt （3.000kΩ～30.00kΩ） 注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt。 |
|
選擇法測量接地電阻(Re)： ±2%rdg±5dgt（0.00Ω～29.99Ω） ±2%rdg±3dgt（30.0Ω～299.9Ω） ±2%rdg±3dgt （300Ω～3000Ω） |
|
|
雙鉗法測量接地電阻(Re)： ±10%rdg±5dgt（0.01Ω～100Ω） ±20%rdg±5dgt（101Ω～200Ω） |
|
|
土壤電阻率(ρ)：根據R的測量精度而定 （ρ=2πaR a:1 m～100m；π=3.14） |
|
| 接地電壓（50Hz/60Hz）： ±2%rdg±3dgt | |
| 交流電流（50Hz/60Hz）： ±2%rdg±3dgt | |
| 測試電壓波形 | 正弦波 |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(自動選頻) |
| 短路測試電流 | AC 20mA max |
| 開路測試電壓 | AC 40V max |
| 電極間距范圍 | 1m～100m |
| 顯示模式 | 6位超大LCD顯示，帶背光 |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
| LCD尺寸 | 128mm×75mm |
| LCD顯示域 | 124mm×67mm |
| 設備尺寸 |
儀表長寬高：約320mm×275mm×145mm 電流鉗長寬高：約220mm×100mm×27mm |
| 包裝尺寸 | 外包裝長寬高：約400mm×245mm×335mm |

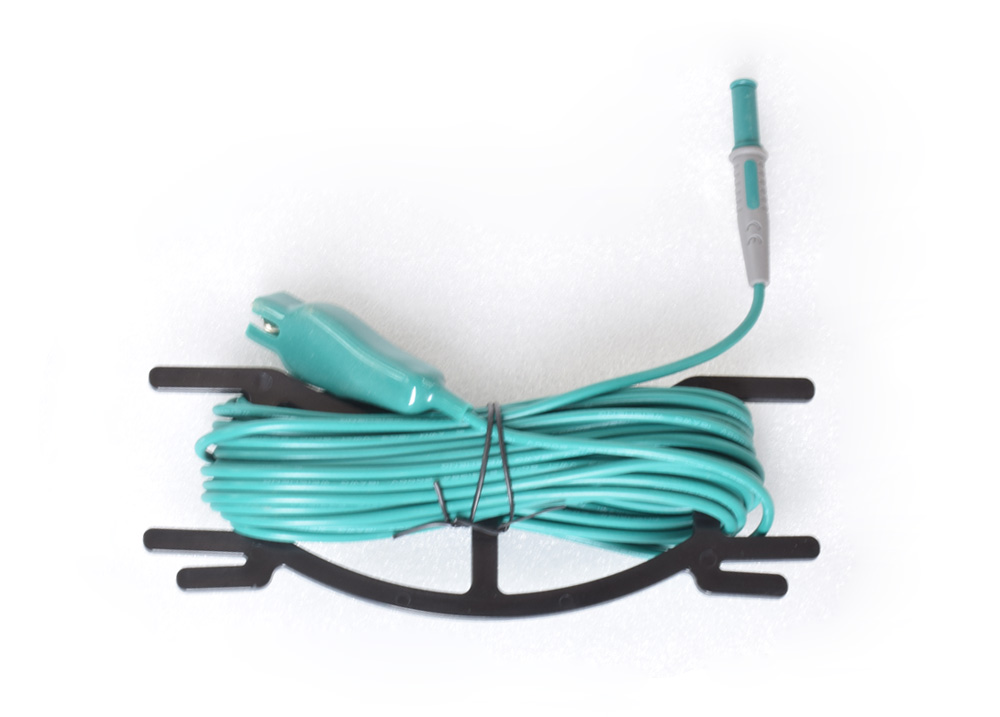

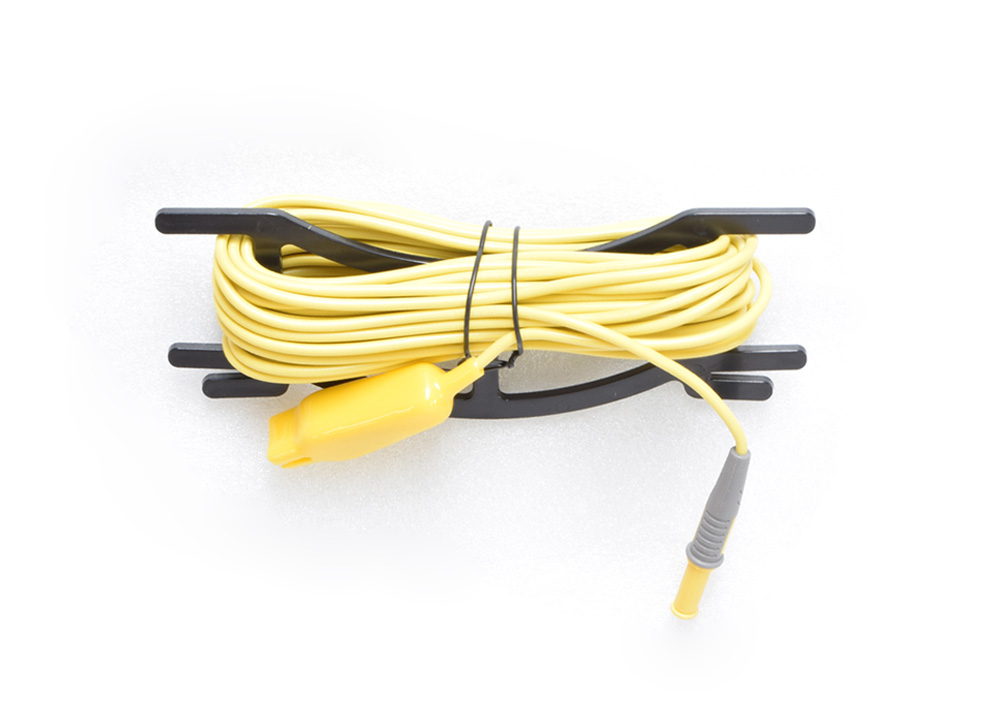

| 測 試 線 | 紅色15m，黑色15m，黃色10m，綠色10m各1條 |

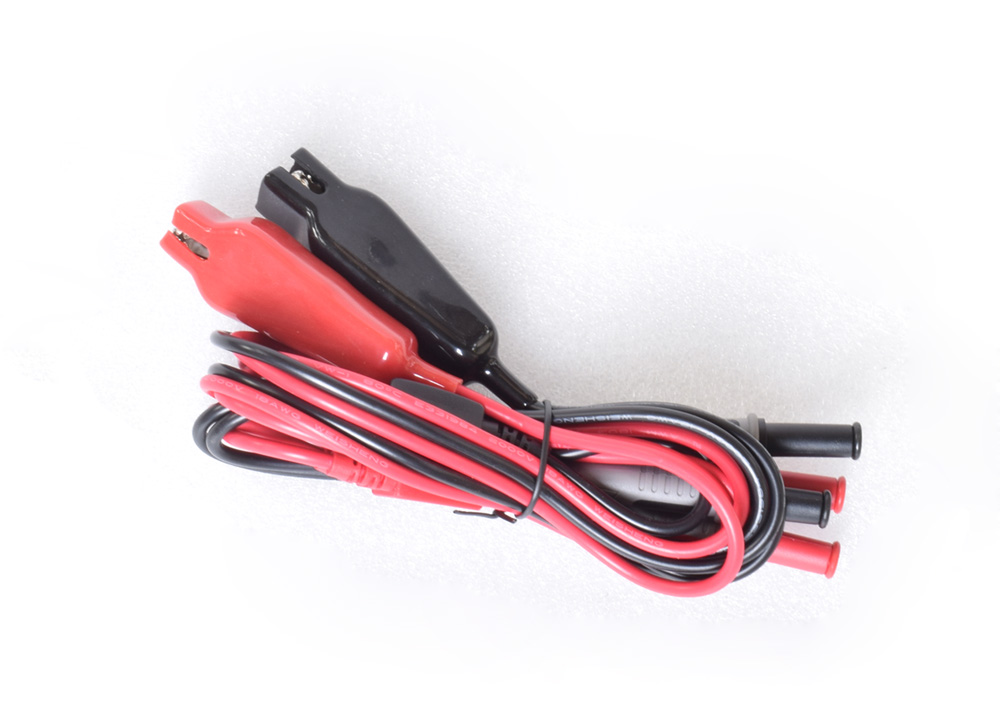

| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |

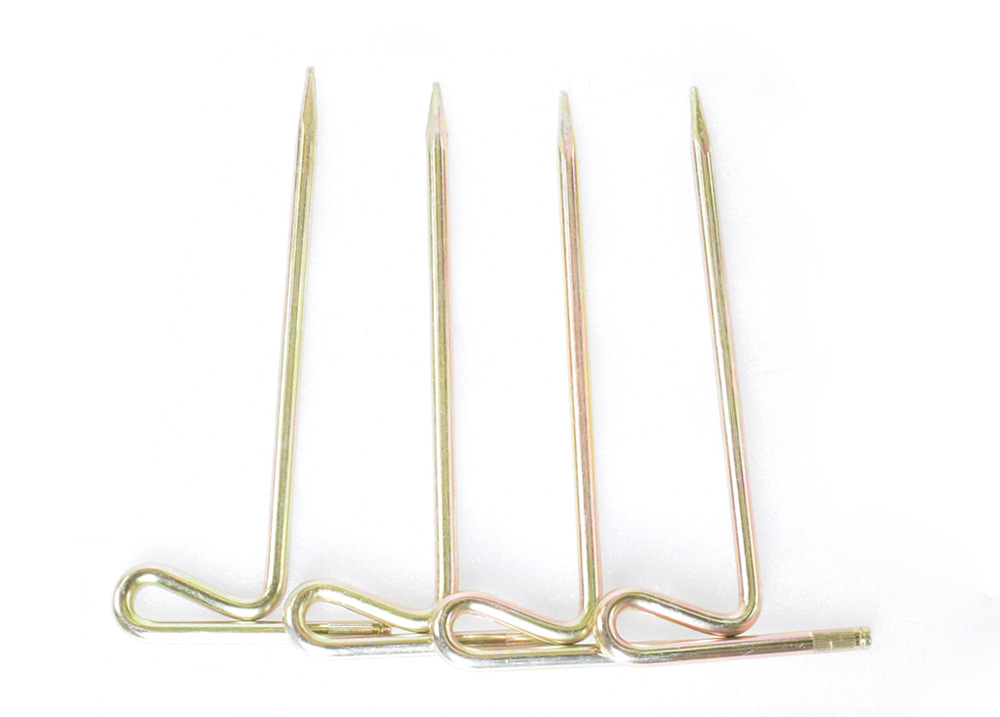

| 輔助接地棒 | 4根：φ10mm×150mm |

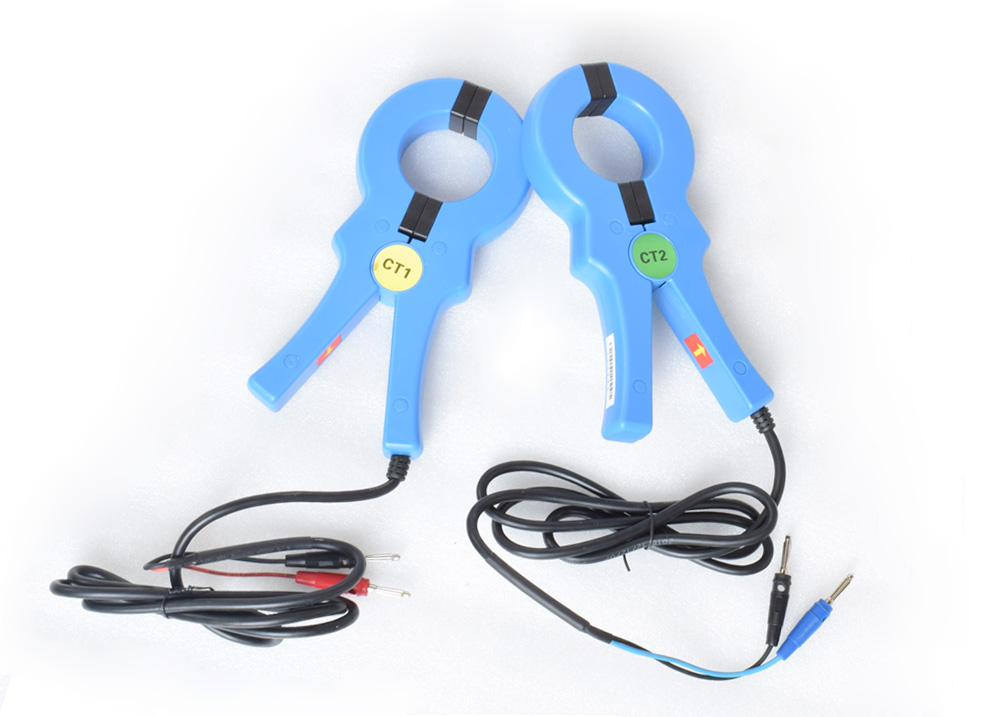

| 電 流 鉗 | 2把： CT1鉗紅黑插頭，CT2鉗藍黑插頭各1把 |
| 電流鉗口徑 | φ52mm |
| 電流鉗匝比 | 1000：1 |
| 電流鉗引線 | 長2m |
| 測量時間 |
交流電流：約2次/秒 對地電壓：約2次/秒 接地電阻：約7秒/次 |
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
| 線路電壓 | AC 100V以下測量 |
| 通訊接口 | 具有USB接口，存儲數據可以通過軟件上傳電腦 |

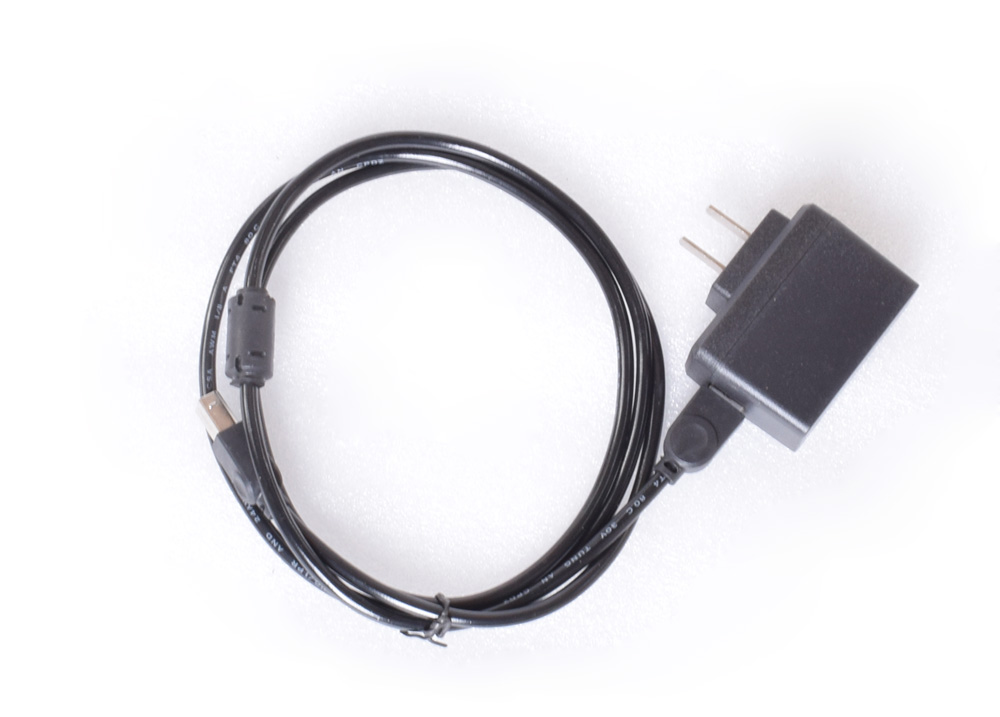

| 通 訊 線 | USB通訊線1條，長1.5m |
| 數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
| 數據存儲 | 2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 電流鉗低電流指 示 |
 選擇法或者雙鉗法測量時，當CT2鉗接收的電流信號低于0.5mA時，顯示“ ”符號，此時應檢查CT2電流鉗的鉗入方向 |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示 |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
| 電池電壓 | 當電池電壓不足時，電池電壓低符號顯示，提醒需要給電池充電。 |
| 自動關機 | 開機15分鐘后自動關機 |
| 功 耗 |
背光：25mA Max(單獨背光耗電) 待機：25mA Max(開機后背光關閉) 測量：150mA Max(背光關閉) |
| 質 量 |
主機：2.66kg(含電池) 總質量：7.87kg(含測試線、接地針、包裝) |
| 工 具 箱 | 軍用工具箱設計，可承重200kg |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。 |
