高壓開關動特性測試儀又叫斷路器動特性分析儀，是適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗的電子電力設備，適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。擁有體積小，重量輕的特點，且測試精度高，結果準確的特點。儀天成電力設
備有限公司就高壓開關動特性測試儀的幾個技術來做出以下講解。
1、儀器現場接地時，為什么要先接地線，然后再接斷口線？
答：現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此電壓量值很大，能量較小，但足以威脅到儀器本身的安全。儀器內部，斷口信號輸入端到地之間接有泄放回路。先接地線，實際優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道安全。
2、如何判斷儀器端口是否正常？

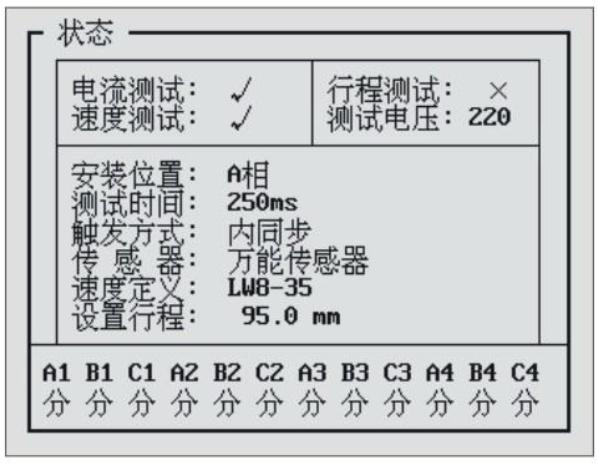

答：選擇【測試】－【合閘測試】，儀器液晶顯示屏的最下方有12斷口的實時狀態顯示。屏幕顯示如下圖：
在這個界面下可以檢測儀器的斷口通道是不是完好，斷口輸入如果是懸空，應該顯示“分”，如果對地短路，則應該顯示“合”。所以分別把各個斷口對地短接一下，觀察狀態顯示的變化，來確定儀器斷口時間通道是否正常。
3、什么是剛分（合）速度？以時間段和距離段定義開關的剛分（合）速度有何區別？
答：所謂剛分（合）速度是指高壓開關剛分后（剛分前）一段時間（或一段距離）的平均速度。如果以時間為定義標準，IEC標準和我國的國家標準一般定義為合前分后10ms的平均速度。針對某些國家或某些開關生產廠家定義的不同，我公司儀器可以通過電腦和配套速度定義添加程度重新定義。既可以定義為時間段，也可定義為距離段，可靈活方便地為高壓開關提供速度測試。以真空開關為例，10KV開關的開距一般為S＝11mm左右，其剛合（分）速度的定義為剛合前（剛分后）6mm的平均速度。也有的廠家定義為以下幾種：
(1)合閘取全程平均，分閘取剛分后6mm的平均速度;
(2)合閘取全程平均，分閘取全程平均速度;
有了速度定義添加程序功能，也能方便根據具體的真空開關進行速度測試。另外，對真空開關進行速度測試時，由于分閘過程中緩沖機構起作用，整個分閘過程的平均速度很低。一般定義真空開關分閘過程中緩沖機構起作用前的平均速度為整個過程的平均速度，即合閘取全程平均，分閘取剛分后6mm的平均速度較為接近真實值。由于35KV真空開關開距一般為S＝22mm左右，所以以上所有針對10KV真空開關速度定義中的數值6改為10或11即可。
儀天成電力設備有限公司
2018年9月1日
