三倍頻電源發生器的用途有很多，平常我們使用這個儀器是廣泛用于對電壓互感器作倍頻感應耐壓試驗和對電力變壓器進行分相的倍頻感應耐壓試驗，除此以外，還有對其他感應線圈式的電氣產品做倍頻感應耐壓試驗。通過用途我們可以發現一般使用該儀器都是對被試品進行倍頻感應耐壓試驗。

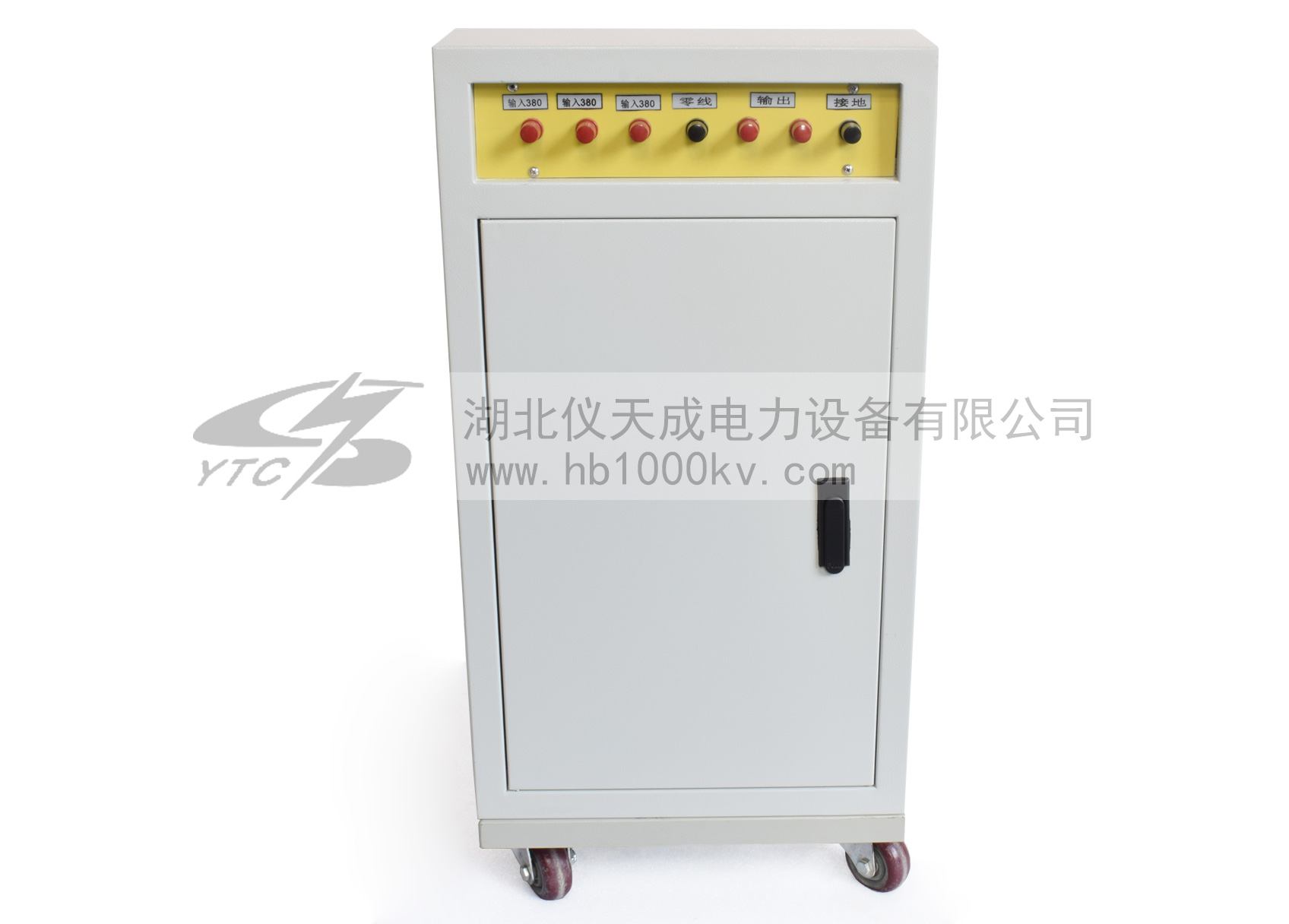

三倍頻電源發生器是由三相五柱變壓器、單相調壓器及控制部分組成的，當然我們湖北儀天成還可以根據用戶要求在外觀上進行改變，盡可能的滿足客戶要求。這個儀器是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電器產品作匝間、段間、層間的倍頻、倍頻試驗，以考核線圈的絕緣強度、耐壓水平。
使用三倍頻電源發生器所需要注意的事項：
1．本裝置設有過流保護，出廠時按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定；當升壓過程中出現過流或擊穿現象時，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，不致使三倍頻電源發生裝置受到損壞。
2．在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯（見接線示意圖），進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。
3．因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；

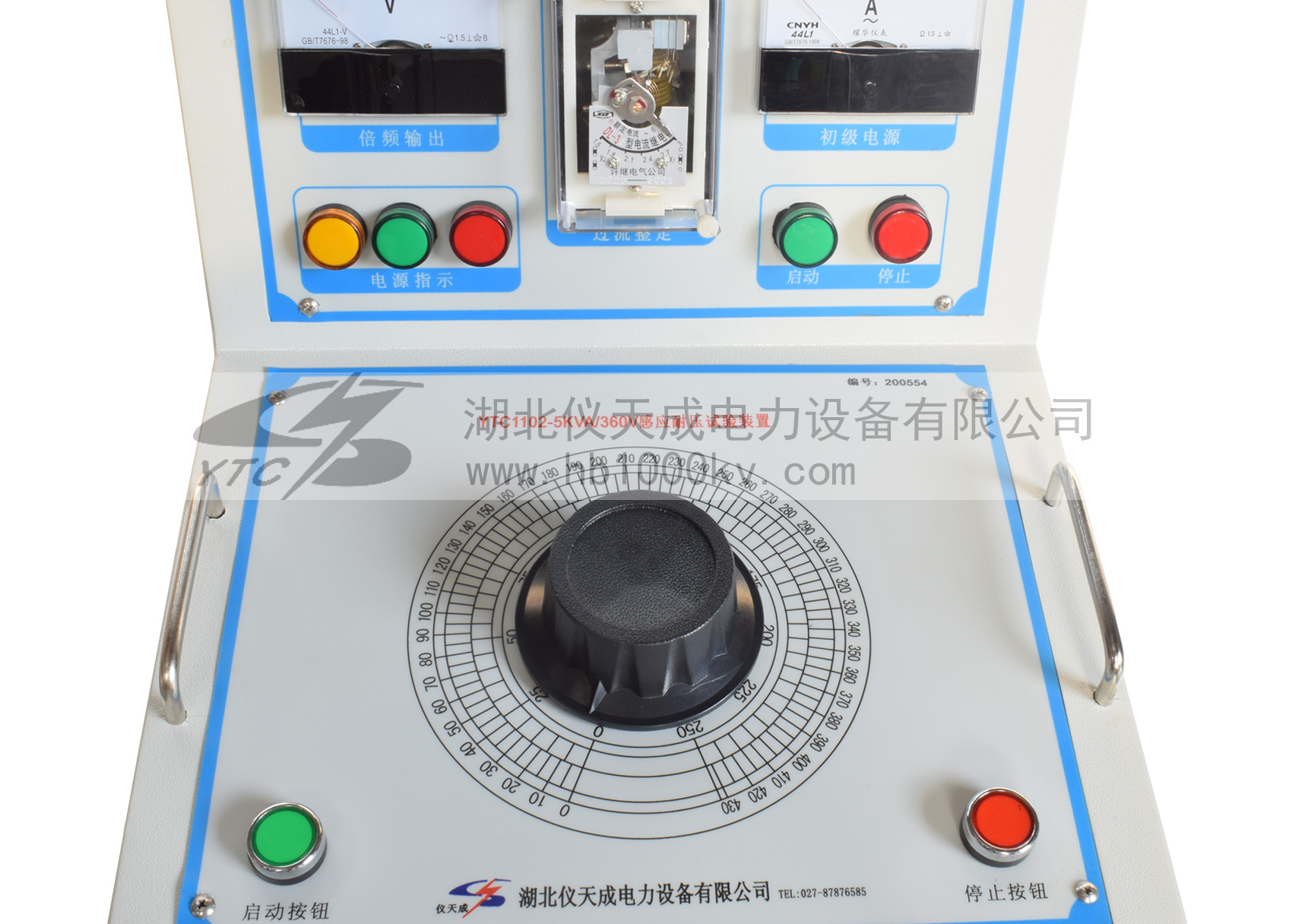

4．在使用分體式三倍頻電源裝置時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，絕對不能用50HZ電源試。
