接地電阻測試儀是一種經常使用的工程測量儀器，這個儀器廣泛運用于電力、防雷、通信、交通出行等行業(yè)領域的電氣成套設備和電力線路的接地電阻精確測量。在電氣設備安全檢查和接地工程竣工驗收的情況下是不可或缺的工具。
伴隨著科學的不斷發(fā)展，接地電阻的測量方式也在不斷完善，現如今接地電阻測試儀主要衍生出以下幾種類型：
1、模擬接地電阻表，這種一般都是比較傳統的表。其基本原理是采取了三點壓降法。測試方法是在被測地極的同一側插入兩個輔助測試極，三者在同一個直線上。以上，輔助測試金屬電極與待測接地金屬電極的距離分別約為20m和40m。以一定的速率轉動曲柄，使電阻計內部的電機形成電能，并在兩端的金屬電極之間形成電流，最終形成回路。被測金屬電極與輔助金屬電極之間形成電壓，計算被測接地金屬電極的電阻值。它的不足之處是選用手搖式，輸出電壓不夠穩(wěn)定。

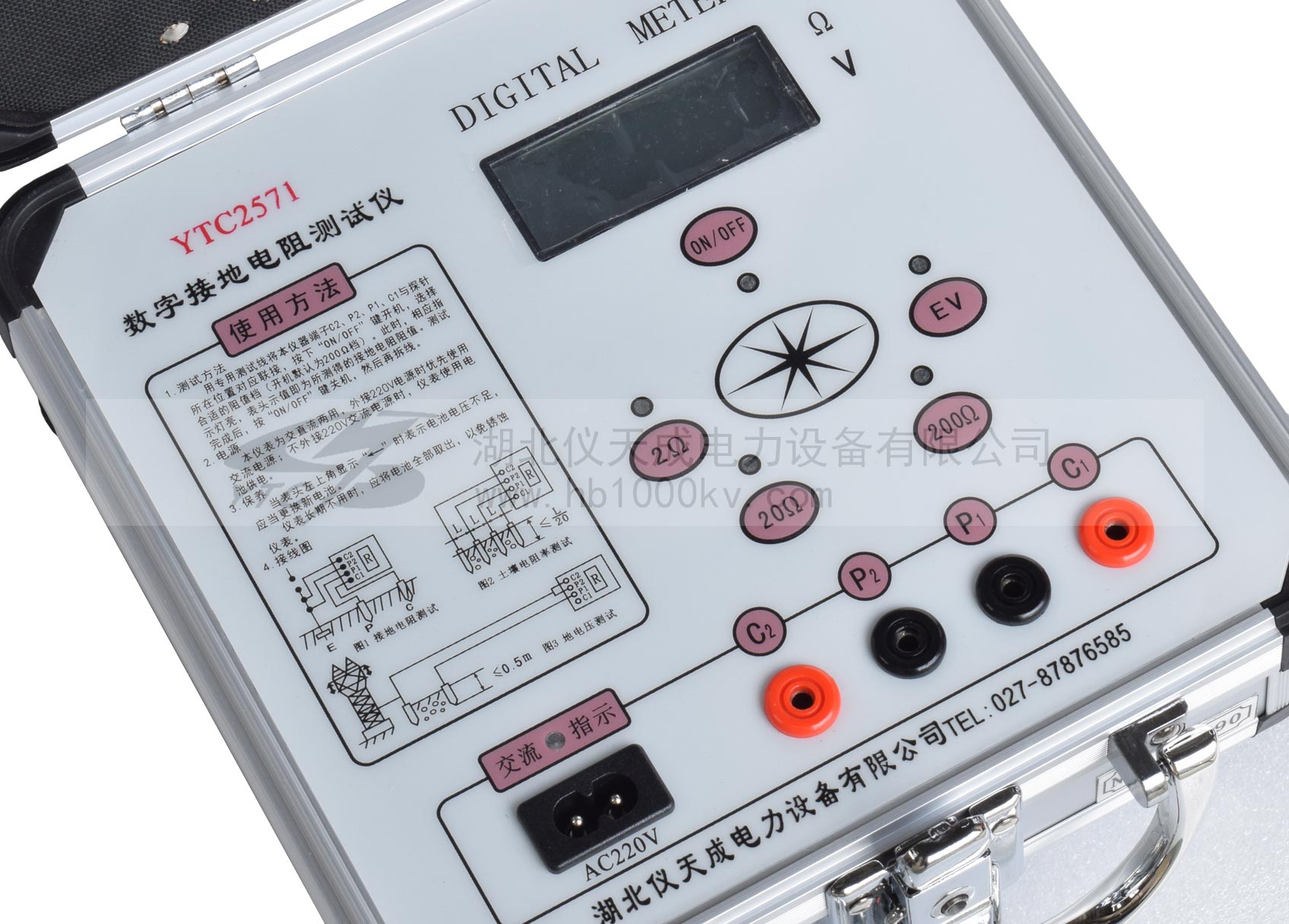

2、數字式接地電阻計，其測試方法有兩線法、三線法、四線法。三線法的連接線方式與模擬接地電阻表相同，但穩(wěn)定性能比前者好很多。兩線精確測量不需要輔助接地地樁，自來水管與交流插座的零線可作為輔助接地。四線法是在三線法的基礎上改進而成的。當低值精確測量和連接線對精確測量結果影響較大時，可有效消除誤差，提高精度。
湖北儀天成電力設備有限公司
2021年10月19日
