直流高壓發生器采用中頻倍壓電路，應用PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使高壓發生器具備了高品質、便捷式，并能承受額定電壓放電而不損壞。

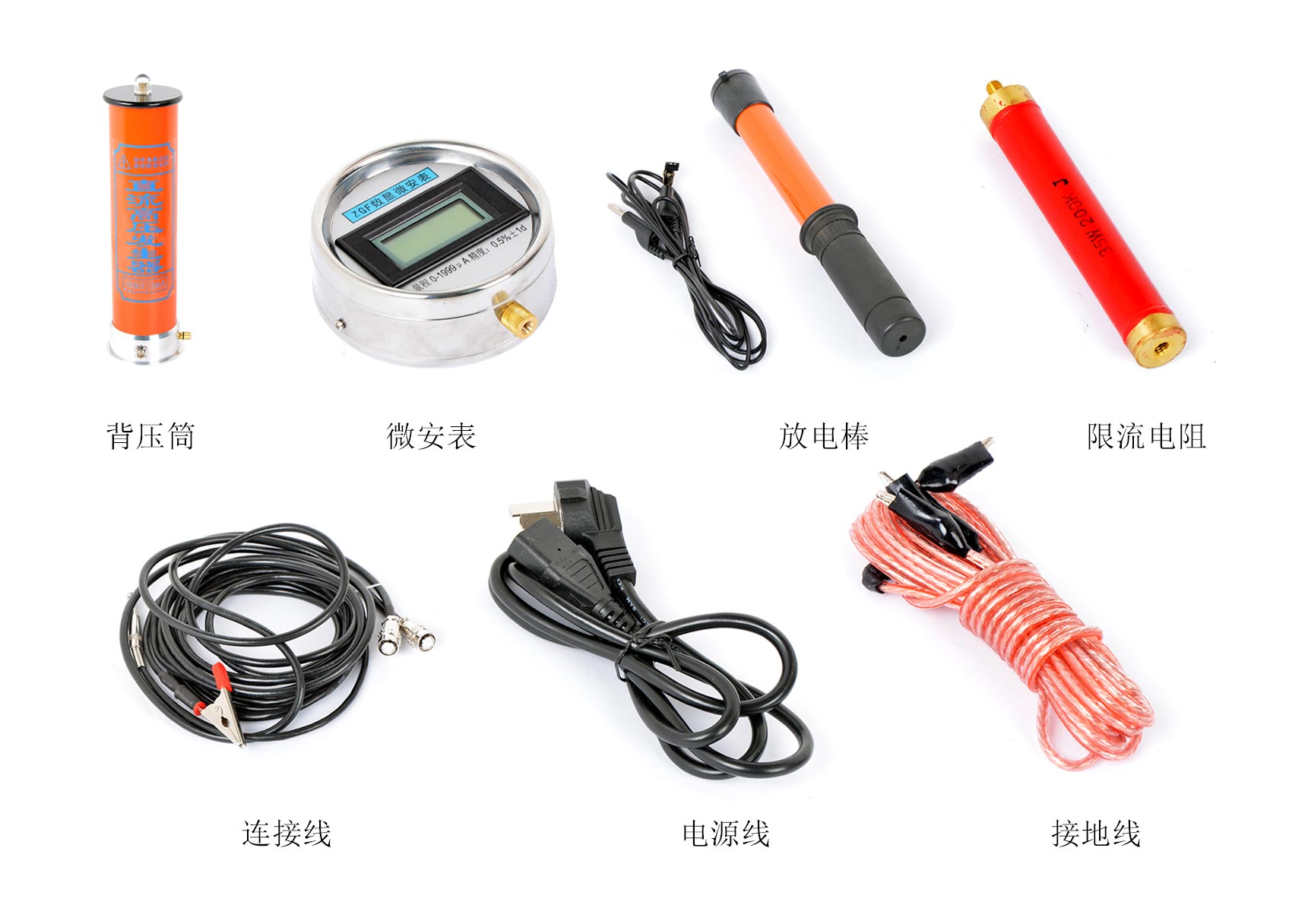

儀器主要部件選用先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
使用說明：
1、高頻輸出及電壓、電流測量電纜快速聯接多芯插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意：安裝、拆卸插頭時，請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉，以免造成插 頭與電纜線之間斷線。
2、電源保險絲座：保險絲為10A
3、電源輸入插座：單相交流220V±10%，50Hz。將直流高壓發生器配置的電源線與電源輸入插座相聯。
4、接地接線柱：此接地端子與倍壓筒接地端子及試品接地聯接為一點后，再與接地網相連。
5、過電壓整定撥盤開關：用于設定過電壓保護值。過壓整定范圍為0.05-1.2倍額定電壓內，撥盤開關所顯示值單位為kv。
