對于我們電力系統中，繼電器是很重要的設備，其類型常見的有電磁繼電器、固態繼電器、熱繼電器、電壓電流繼電器等等，為了確保繼電器能夠正常穩定地工作，所以我們通常就會借助到微機繼電保護測試儀來對其做相應定期的檢測，今天小編主要給大家介紹一下關于微機繼電保護測試儀的通用測試是怎樣的。

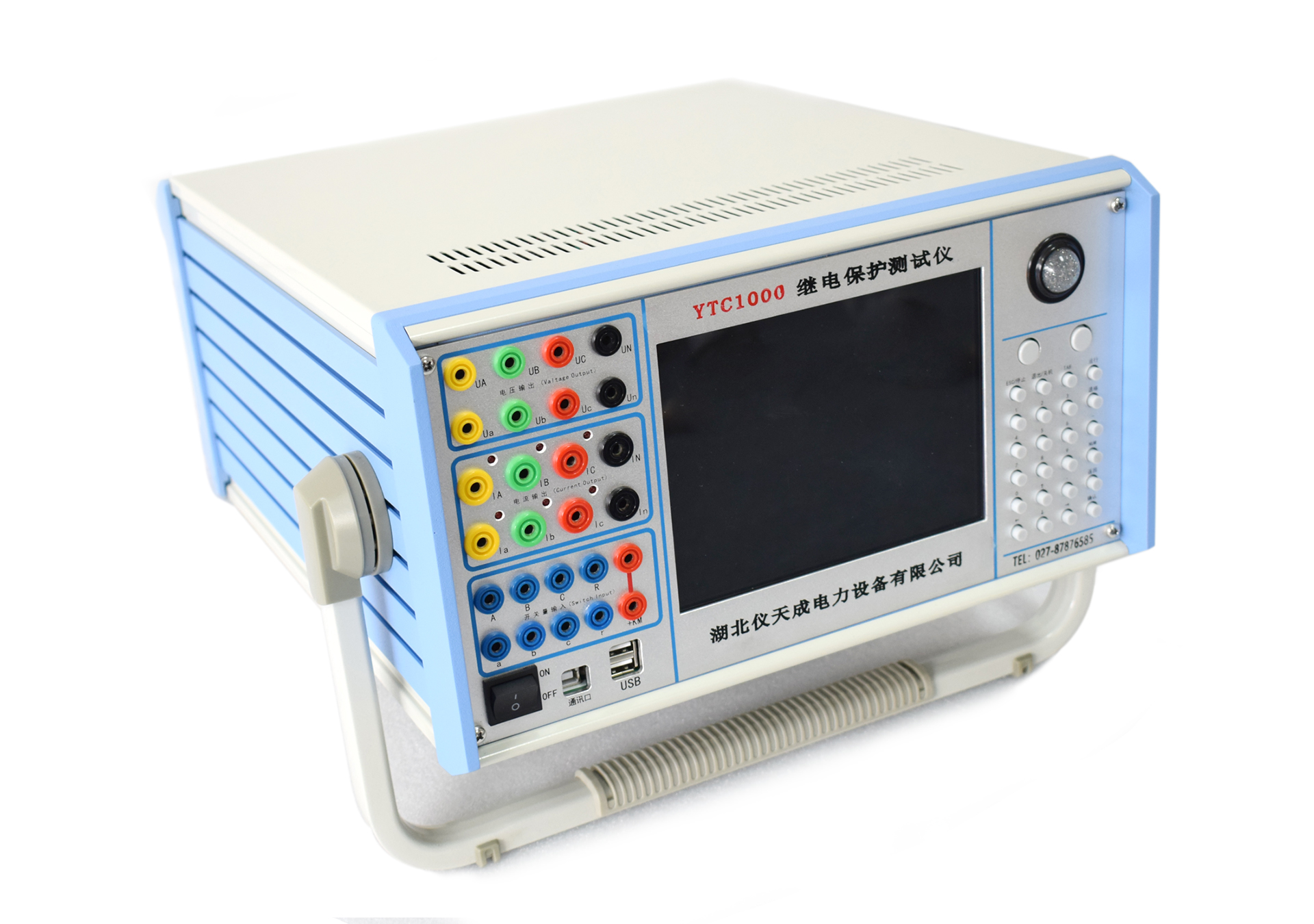

本款微機繼電保護測試儀器所搭載的“通用測試”模塊組，經過精心設計和構建，集成了多達五項針對不同方面的專業測試工具，包括“交流試驗”、 “直流試驗”、“諧波疊加”、“狀態序列 I”以及“狀態序列 II”等多個選項，并可根據實際需求靈活擴展更多的測試模塊。
其中，“交流試驗”模塊作為一款功能強大且全面的通用性綜合測試工具，具備獨立的4相電壓檢測單元，以及相配套的3相電流檢測模塊；此外還配備有獨立的6相電壓和6相電流測試單元，以及獨具創新性的12相同時輸出單元，以及按照順序分量輸出的測試單元。這些獨立的測試單元之間可以相互調用，以滿足電力系統在各種復雜工況下的交流試驗測試需求。其共通之處在于：通過設定適當?shù)碾妷夯螂娏鳛樽兞?，賦予變量特定的變化步長，并結合選擇適合的試驗?zāi)Ｊ剑ò?ldquo;手動”、“半自動”和 “全自動”三種試驗方式），便能夠輕松完成各類電壓電流保護的動作值、返回值，以及動作時間和返回時間等參數的精確測試，并自動計算得出返回系數。
“直流試驗”模塊則特別設立了專門用于輸出直流電壓和電流的功能，旨在滿足直流電壓繼電器、時間繼電器以及中間繼電器等相關試驗的需求。
“狀態序列”模塊精心規劃分為“狀態序列Ⅰ”和“狀態序列Ⅱ”兩款，其中“狀態序列Ⅰ”能夠輸出4相電壓和3相電流，而“狀態序列Ⅱ”則能輸出6路電壓和6路電流。這兩款模塊在軟件功能及操作方法上基本保持一致，故在此僅對“狀態序列Ⅰ”進行詳細介紹。該模塊的設計初衷主要是為了滿足電力系統中一些特殊保護測試的需求，如廠用電快速切換試驗，備用電源自動投入試驗，配電系統保護裝置多次重合閘等。在狀態序列試驗過程中，最多可添加至9個狀態，每一個狀態都可以根據實際情況自由定義電壓電流數據，從而模擬出復雜的電網狀態變化。通過控制七對開入量的翻轉，便可獲取并測量保護的動作值與動作時間。
“諧波疊加”測試單元可實現三相電壓、電流的各次諧波分量疊加輸出，用于測試電力系統的設備在各種諧波情況下的工作行為，常用來校驗差動諧波制動系數。
微機繼電器保護測試裝置是我們電力系統中維護繼電器穩固運行狀態的優良檢測設備，其測試功能全面，可以根據實際情況來選擇相應的檢測模式。
湖北儀天成電力設備有限公司
2024年11月14日
